寧夏沙坡頭750kV變電站站址位于位于寧夏回族自治區中衛市云計算工業園區，采用GIS配電裝置型式。本變電站構架由于電氣專業工藝需求，構架長度采用為400米的10連跨結構形式。而寧夏中衛市地處我國北方丘陵地區，年度平均極端溫度比較高，季節溫差比較大，溫度作用對結構產生比較大的影響。本項目研究內容分為三項：（1）構架結構選型與整體詳細分析：對構架結構形式的對比確定以及使用3D3S軟件進行分析設計，采用SAP2000進行整體分析校核；（2）柱頭節點分析設計及滑動支座參數分析：構架體系中的典型柱頭節點，使用ABAQUS軟件進行非線性有限元分析。對于滑動支座的行程及阻尼參數按照動力時程計算，確定該種節點優化參數信息；（3）滑動阻尼支座原型驗證試驗：滑動阻尼支座靜力極限狀態受力驗證，運行動力狀態驗證。

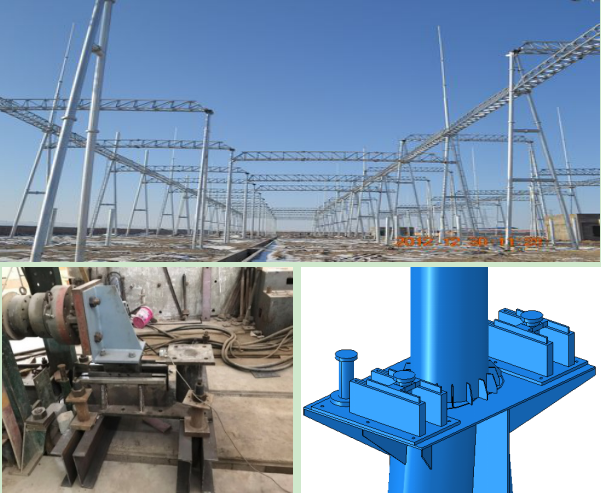

場景展示：
